ウォルナット突板を梅雨明けに貼ろうと思って、準備しています。　

小さい突板に見えますが、4X8版なので122㎝X244㎝です。

工房の床の余白を絞り出して3枚並べて準備開始です。

この3枚で2台のパラゴンレプリカの全面をカバーすることができます。

床には、塗料や木くずなどが付着していますので、

清掃してから並べました。

突板には、耳が付いていて、そこは使用できませんので除去します。

和紙の裏貼りが無い箇所が耳の部分です。この部分は、思い切って除去しています。

この突板シートは、4枚のウォルナット材を繋ぎ合わせて1枚のシートにしています。

シートが偶数貼りの方が歩留まりが良いので、注文するときは、必ず偶数貼りを指定しています。

例えば、リフレクター板に貼るときに、センターが分かり易くなり無駄なく貼れるのです。

今回は、貼る前の準備が上手くできたので、ストレスなく貼付作業ができそうです。

C44-100　パラゴンレプリカ製作 　久しぶりの製作風景です。　蒸し暑い日が続いていますが、制作にまい進しています。

もうすぐ梅雨明けです。梅雨時期は、湿気のために突板貼りや塗装を行っていません。例外的に艶消し黒で内部塗装は

行いました。　製作においての天候の理想は、大陸性の高気圧に覆われて乾燥した時です。

夏は、太平洋高気圧が優勢ですから湿気が多いのですが、梅雨期よりもマシです。

　低圧スプレーで、塗装いたしました。いつもそうですが、マスキングなどで時間が掛かりますが、スプレー時間は、10分程度です。

準備と後片付けに時間が掛かるのです。

右のアウタ―ホーン（低音の出口）は前から見えるところなので、特にキレイに仕上げなければなりません。

JBL オリジナルの設計図に従って、天板と側板をロックマイターで接合しています。　この接合方法は、インターロック型になっていて接合面が広くなるようにしています。使用している材料は、19㎜厚AB級マリン米松合板（7層）です。

天板と側板は、突板で隠れるのですが、セレクトした合板を使用しています。

しかも左右の天板は、同じ合板からカットしていますので木目が近い感じです。

セレクトしていますので、節や、補修痕が極少ないです。

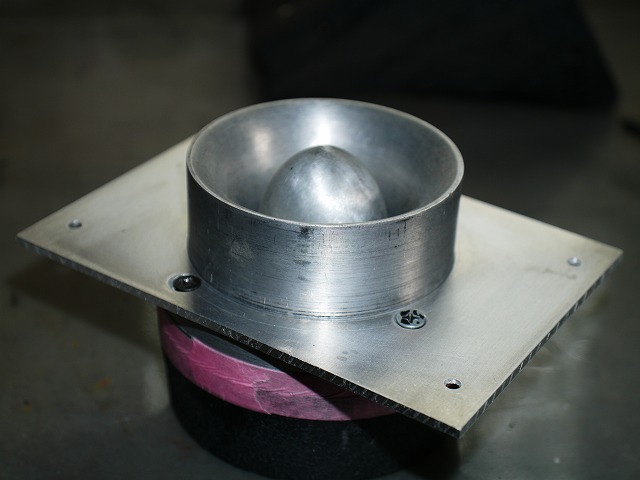

ツィーター　JBL 2402H （フェライト仕様）の取付用アダプターを製作しました。

JBL のフェライト仕様のツィーターは、マグネットが出っ張っているので、それが邪魔して取り付けが難しいです。

アルニコ版でしたら、木ネジで簡単にしかも確実に取付できます。しかし、フェライト版は難航するのです。

アダプターはアルミ製です。

まず、アルニコ075に取り付けたところです。

パラゴンの米松合板製のハウジングに取り付けたところです。

4カ所木ネジで強固に取付できます。

基本的に販売中のスピーカーパーツの殆どが社外品ですが、純正品（オリジナルパーツ）も少し販売しています。

先日ヤフオクを見ていたらJBL オリジナルのリコーンキットが出品されていました。

そのキットは、JBL 116H用キットでしたが、コーン紙をよく見てみると見覚えのある品番でした。

確認してみると、製造ロットは違いますが全く同じパーツであることが判明いたしました。

　よく考えてみるとJBL社の外注メーカーは、20年以上前に供給停止になったのでJBL社へ納入は停止したが、

そのまま製造し続けてアフターマーケット市場に流しているようです。

　もう一つの事例が、アルテック515B用コーン紙です。

このアルテック515B用コーン紙ですが、その昔アルテック社が無くなって事業を引き継いだ

GPA社（グレートプレーンズオーディオ）のコーン紙を見てみると、品番は違うが、刻印の字体が同じで、

その他のパーツの材質や雰囲気が全く同じと感じたことがありました。

これも前述のJBL116Hと同様と思いました。

当社で販売中のJBL 116H 用コーン紙です。　オリジナルリコーンキットと全く同じパーツです。つまりオリジナルパーツです。

ヤフオクのページ：https://page.auctions.yahoo.co.jp/jp/auction/d435106500

当社で販売しているアルテック515B用コーン紙です。　アルテック社の業務を引き継いだGPA社（グレートプレーンズオーディオ）

のコーン紙と同じ物のようです。

300Ｂシングルアンプが完成してほぼひと月経過しました。

毎日　5時間前後　通電していますが、安定して作動しています。

トランス類のエージングが進み、低音が増強されて、サウンドの重心が低い方にシフトしたようです。

どちらかというとドラムなどの打撃音は迫力が増したので、聞き流していた曲でも、ドラムの音が強調されて

再生されるので新鮮に聴こえました。

ただし、低音が出過ぎることもあり、抑制が効いた低音になってもらいたい一面もあります。

この抑制の無い低音は、すべてアンプ側に問題があるとは思っていません。

試聴しているスピーカーは、D55000　エベレスト　レプリカです。　ウーハーは、K145です。

200ℓバスレフですからやはりバスレフ特有の音色が有ります。

このスピーカーは、フィックストエッジで、重低音を求めるよりも、高能率タイプです。

このアンプに換えて、確かに重低音も出るようになってきました。　

このスピーカーで抑制の無い低音が出ることを考えれば、パラゴンであれば低音ホーンのカットオフ機能が働いて

引き締まった低音になるのではと期待しています。

取りあえず、手軽に聴けるLE8-1フルレンジに交換して音質を確認してみたいと思います。

300Bシングルアンプですから、出力は、7～8ワットです。しかし大きいトランス類のおかげで、音質はパワフルです。

モノラル仕様で、回路は簡単なため配線は複雑ではありません。

　40年以上前から、いつかはハーツフィルド　レプリカを制作したいと考えていました。　

これまで、C45メトロゴン・D55000エベレスト（現用）・C44パラゴン（製作販売中）・C41　アンジェラス・

300Bシングルアンプ（現用）と製作してきました。

すべて若い頃からの夢でした。　300Bシングルアンプが完成したしたので、

次の夢の実現で　初期型　ハーツフィ－ルド　レプリカ製作プロジェクトを計画しています。　　

パラゴンレプリカの製作で忙しいので時間はありませんが、　材料は、揃っています。　

思うにハーツフィ－ルドの場合、パラゴンの制作の手間が2/3くらいだと思っています。

つまり条件付きですが、パラゴンよりも簡単に製作することが出来ると思っています。

木工技術の総合デパートであるパラゴンは、リフレクター板の曲げやフロントレッグの削りなど高いハードルが多いです。

しかし初期型ハーツフィ－ルドの場合のこの難しい技術は必要ありません。

ただし、初期型ハーツフィ－ルドの場合の難しい技術は、傾斜カットです。パーツの殆どに傾斜カットがあり

難しいのです。　更に難しいのは、ダブル傾斜カットであり、それを100㎝近く直線で正確にカットするのは難しいのです。　

正確な図面と傾斜カット技術があれば、割合簡単に出来るのです。　

特殊な金属パーツもありませんし、　ウォルナット材も必要ありません。

これは、後期型のJBLオリジナル設計図の写しです。1960年代のは、メトロゴン・　パラゴン・に加えてこの後期型ハーツフィルド

の設計図も市販されていたので、現在でも簡単に入手できるのです。　今回製作するのは、公式の設計図が無い

初期型です。

40年以上前のSS誌の特集記事です。　主に初期型についての記述があります。

40年前の雑誌の製作記事です。　神奈川県の木工業者様の記事で、後期型を製作しています。

これも40年以上も前のFM誌の製作企画です。後期型を製作しています。この記事を見て私も作りたいと

夢見ました。かなり貴重な製作記事で、後期型の記事ですが、初期型の製作にも参考になります。

同じ40年以上も前のFM誌の製作企画の実地製作編です。　製作の過程が参考になります。

JBLカタログのカラーコピーです。数種あって、仕上げ等の記述が参考になります。

左が、パーツリストです。右が、手書きの図面です。初期型は、図面が無いので、ひな型を分解して図面化しました。　

部品点数は、1台あたり約60点です。後期型のホーンは普通の人には理解できる構造ですが、

初期型は、ホーンが天才的構造だと思います。

昨日も今日も明日も大雨で気分が滅入りますね。　皆様、危険が迫った場合は、躊躇なく避難してください。

突板貼りや塗装などが出来ないので、フロントレッグの加工を行っています。ウォルナット材からの粗カットしてみました。

樹種は、ブラックウォルナット材です。　大きい根元近い材からの切り出しです。

ウォルナット材は、ライフルの銃床（ストック）にも使用されるので、乾燥したものは、狂いが少ないです。

右のオリジナルレッグよりも足長です。左右本体箱を合計で38㎜エクステンドしているので、バランスを取るために

足長にしています。　密度があるのでずっしりと重い樹種です。

下部は、オリジナルです。　上部はレプリカです。

こちらはレプリカですが、良い色に仕上がっています。

　コロナ禍に加えて今年も、各地で豪雨被害が出ています。被災された皆様に、お見舞い申し上げます。

　300Ｂシングルアンプが完成して2週間以上経過しました。

初めて管球アンプ製作しての感想ですが、修正なしで一発で音出し出来、そのまま改造なしで2週間以上安定作動しています。

専門的な電気理論が分からなくても、回路図の通りに配線すれば、簡単な回路であれば計測器での調整なしに完成し音出し出来ます。

このことが、簡単に自作できる管球アンプの根強い人気の理由だと分かりました。　

また、電気的に余裕を持った設計であれば、故障が少なく丈夫であることも、これまで数台の管球アンプに触れての感想です。

結局のところ、一番時間が掛かったのは、部品の調達・トランスとシャーシの発注でした。　

部品の調達等で約2年間を費やしました。

実際の製作期間は、約2ヶ月でした。

私の場合、慎重に作業したので、時間が掛かりましたが、回路が簡単なので、慣れた人が根を詰めて

作業すれば2～3日で出来上がるでしょう。

完成音出しから2週間のインプレです。

〇　毎日2～3回に分けて　通算5時間　聴いています。安定して作動しています。

最長で5時間連続通電しましたが、300Bのの820Ω50Wの巻線抵抗が一番熱を出しますが、許容用範囲内です。（真空管除く）

相変わらず、トランス類は、熱が出ない。ケース温度は、外気温と同じ。

〇音質は、前回に比べて、低音が明瞭になり、ボーカルの音域での張り出しが良くなったようです。

やはり全体的に良くなっているようです。

〇　音が段々　落ち着いてきて良くなったようです。各パーツのエージングが進み良くなったようです。

〇　いつも新しい機器を導入した当初の１～2週間は、音質が良いと感じたり、全くダメと感じたりする。

これは体調が影響しているかもしれないが、 今回の300Bアンプもこのような、良い悪いを繰り返して段々良くなったと思う。

〇インプットの250KΩのPECのボリュウームは、ガリが時々出る。

高信頼パーツばかり選んだのですが、このパーツだけは、ボリュウームとしては高価でしたが、想定外に良くないものでした。

メーカー製のアンプでしたら、新品からガリが出ているので、クレーム対象になるでしょう。　

交換できますが、配線が密な箇所なので当分このままにしておきます。

〇真空管は、見ての通りWEなどの高価なものは使用していない。

音質にプラスアルファが欲しいので、いつかは本物を入手したいです。 　

トランス類は、テクトロン（ツゲ電機）製・シャーシは、エヌテクノロジー製です。　どちらもシルバーハンマートーンにしました。

真空管は、RCA6C6/JJ300B/RCA5U4Gです。

裏側には何もありません。　スイッチやターミナル等は、すべて前面に配置しました。

今夏の集中豪雨で被災された皆様にお見舞い申し上げます。

今後も大雨の可能性がございます。十分にご注意下さい。

地元情報誌　月刊　セーノ！（大分の大人の情報源）7月号　に掲載されました。

この情報誌は、地元新聞社の発刊で通算161号を数え地元では根強い人気の雑誌です。

その雑誌の　ものづくりスケッチ　　時を重ねて夢を　という表題で掲載していただきました。　

ライターは、画家　である　二宮　圭一 氏です。

　この誌面の企画がユニークなのは、写真を使用せずに、二宮氏が現場で感じたイメージを水彩画に表現していることです。

　二宮氏は、創刊以来　現在通算161回までこのコラムを担当されています。

主に工房で取材されたのですが、味のある水彩画はもとより文章も事実を正確に伝え、現場の描写も巧妙です。

内容は、主にパラゴンレプリカ製作の経緯ついてです。

趣味で自分用のパラゴンレプリカの制作を決意した時期から製作販売している現在までについて記載されています。
