パラゴンのウーハーボックスは意外と狭いです。

マグネットが特に大きいウーハーは、マグネット角が裏蓋に干渉します。

その為に、裏蓋に溝を掘って干渉しないようにします。

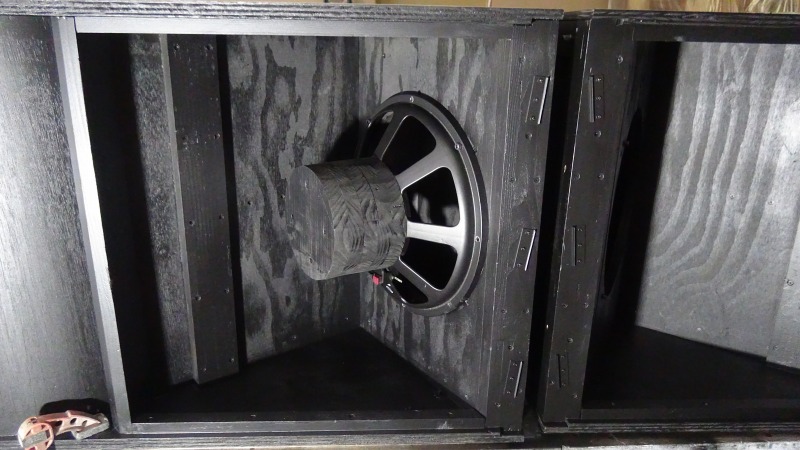

取り合えずどんな感じかダミースピーカー取付けてみました。

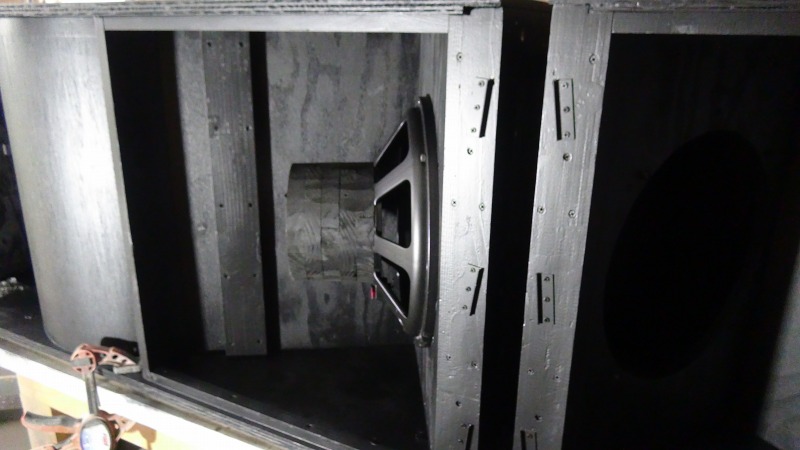

バスケットはJBL 38㎝用です。　マグネット角が裏蓋に干渉することが分かりました。

スピーカーパーツ販売の仕事の合間にパラゴンレプリカ関係の加工作業をしました。

加工したリフレクター板は全部で8枚です。

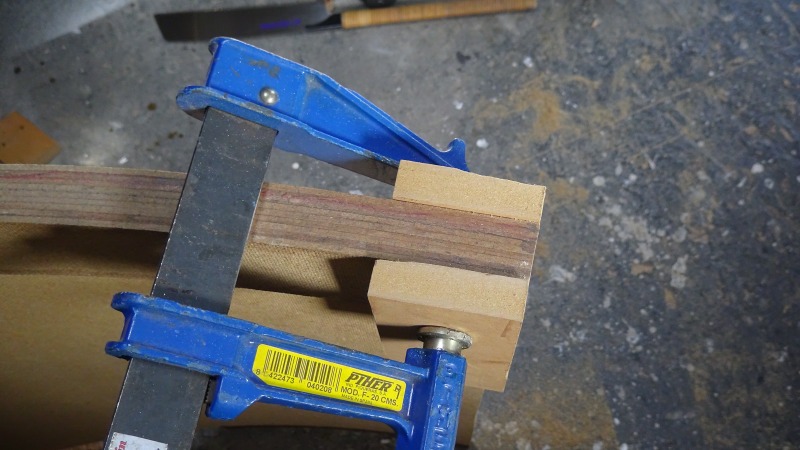

上部の厚い部分のカットを行いました。

手鋸で真直ぐにカットするだけですから割合簡単な作業です。

販売する全部のリフレクター板ですので最後の作業です。

これと同じ作業を行うことは今後ありません。

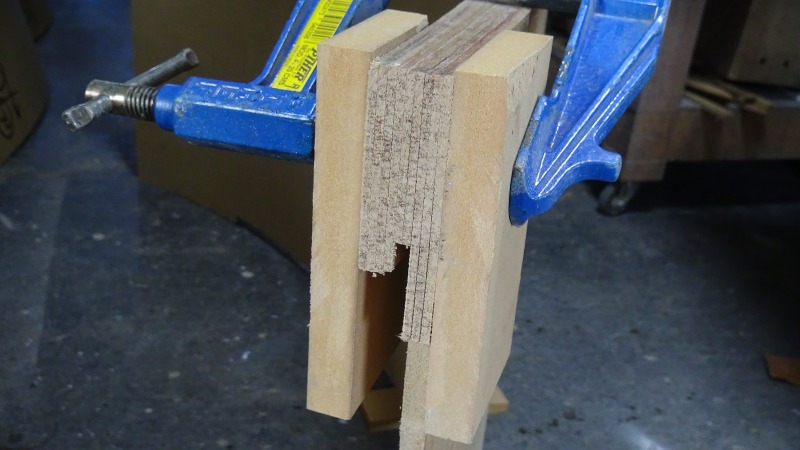

右側が表面です。溝の部分に固定用のレールが嵌ります。　ハードボード9枚重ねです。確りと圧力を掛けて接着しています。

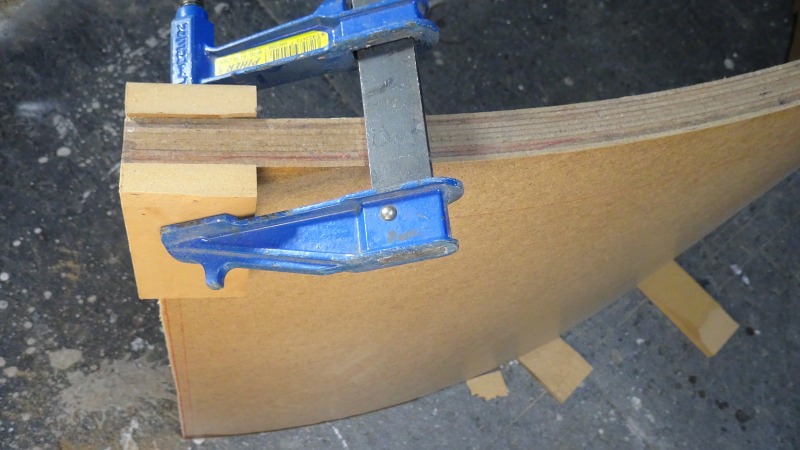

この湾曲の程度がたいへん難しいです。カーブがきつ過ぎても、緩すぎても良くないです。

　圧力を掛けて接着した直後は、スプリングバックが多少ありますので、それを考慮して曲げます。

湾曲しているので、設計図通りの長さにカットすることは難しいです。短いと修復できないので数ミリ長くカットしています。
