300Bシングルアンプ用の特注シャーシの塗装が完了して納品されました。

 素晴らしいシルバーハンマートーンで仕上っています。

長野県東御市のエヌテクノロジー 中山様にお願いして正解でした。

アンプシャーシ製作の専門業者ですので丁寧でスマートな仕上がりです。

希望通りの材料を使用して、しかも丁寧な仕上がりですのでリーズナブルなのです。

本来ならば、明日から配線出来るのですが、まずレタリングシートで文字入れして、パーツ装着用の

ネジを購入してから始められます。



色は、テクトロントランス(ツゲ電機)の色に合わせてシルバーハンマートーンにしました。精悍なシルバーが好きです。

300Bと5U4Gの周りに放熱穴を設けました。

裏蓋は、落し込み構造です。 丁寧に塗装されています。

トランスの取付ネジの一つはアースのため無塗装箇所があります。

先日、近隣のお客様にダイヤフラム等のパーツの納品に伺いました。

こちらのお客様には2014年末にメトロゴンレプリカを納品させて頂いています。

2014年の納品以降、メトロゴンはリビングルームの真ん中に置いて頂き、メインスピーカーとしてご使用して頂いています。

製作者としては、引き続きご愛聴して頂いていますので、たいへんありがたいお客様です。

845(211)セトロンシングルアンプで、オスカーピーターソンの45回転LPレコードを聴かせて頂きました。

日頃ネットプレーヤーで聴いているので、管球アンプで鳴らすレコードの音の良さに感激しました。

楽器の一つ一つが非常にクリアーな音質で、ジャズを聴かせて頂きました。

時間も忘れて長時間お邪魔いたしました。



 すべての写真は、2014年12月当時のものです。メトロゴンの上には、自作のネットワークを置かれています。

左右には、JBL モニターを置かれています。

このメトロゴンレプリカは、エボニー突板仕上げです。 日当たりの良い場所に置かれていますが、

色褪せや突板の剥がれは全くありませんので安心いたしました。 お客様の日々のメンテナンスが良いのだと思います。

ルーバーや脚は、ケヤキの無垢材で制作しています。 これも全く問題ありませんでした。

ルーバーを外したところです。サランネットは、フェンダーギターアンプの補修パーツ

として販売されていたものを使用いたしました。 ルーバーは、フェルトを巻いて穴に差し込みます。

欅の良い木目が出ています。 パラゴンとは違った魅力あるメトロゴンです。



今日は、広い面の突板を貼りました。

 私は、突板貼りの専門業者ではありませんが、奥の深い技術の作業だと思っています。

広い面に突板を貼る作業は、パラゴンの各種の作業の内でも本当に難しい作業の一つと思います。

突板は紙のような材質で単純に板に貼れば良いと思われるかもしれませんが、接着不良が多いです。

狭い面の突板貼りは、割合簡単で失敗はありません。しかし、広い面の突板貼りは、かなり難しいです。

接着剤の水分を含むと皺が出来て、しかも木目があるので部分的に歪みが出来るので難しいのです。

今日は、左右本体の天板・側板・リフレクター板の合計五面を貼りました。



色は、マホガニーブラウンです。側板の木目は、天板から、連続しています。

天板の木目は、左右がミラーイメージです。(左右対称)

リフレクター板です。幅が180㎝あるので貼りが難しいです。

  以前にオーダーしていた特注シャーシが、年末に出来上がり、手元に届きました。

素晴らしく出来が良いシャーシができたので報告いたします。

まず、製作依頼したのは、長野県東御市のエヌテクノロジー( 中山様)です。

http://www.ntcn.jp/

アンプシャーシを手掛ける業者は多いのですが、エヌテクノロジーさんは、アンプシャーシ専門の制作業者ということでお願いしたしました。

はじめての製作依頼ですから、中山社長に数回電話して相談して納得してオーダーいたしました。

中山社長は、お忙しいにも関わらず、 真摯に対応して頂きました。

製作に図面は必要ですが、各パーツの寸法を正確に測って、方眼紙に手書きで図面を記載しました。



以下この特注シャーシの特長を箇条書きいたします。

1 正確な穴開け・・・・ 最小0.5㎜単位で穴開けやカットをお願いたしました。 レーザー加工のようですからキレイに仕上がるのは当

然かもしれませんが、正確にカットされていました。



2 落し込み加工・・・・底板は、正面から見えません。通常では、前から見ると底板の辺が見えますが、落し込み加工の場合底板が見

えない のですっきりした外観になります。すっきりした外観だけではありません。 剛性が格段にアップしています。

底板にL字型の鋼材を溶接しているからです。



3 丁寧な溶接・・・・一般機器とは違う趣味性の高いオーディオ機器です。従って精緻で丁寧な溶接作業が要求されます。

特に四方の角は、 見えない下の部分も丁寧に溶接して研磨されています。



4 裏板の丁寧な仕上げ・・・・裏板の部分は実際のところ見えない部分ですが仕事が丁寧です。

 放熱穴・底板取付ネジのザグリ等です。



5 見積もりは、塗装仕上げ・脚等を含めて行ってくれますので、仕上げと精巧さを考慮してもリーズナブルと思います。

これは特注シャーシですが、一般販売のリーズナブルなシャーシもあるようです。



これから、管球アンプ等を自作される方に参考になればとレポートいたしました。

 なお、無塗装状態ですので、エヌテクノロジーさんに送り返して、トランスケースと同じシルバーハンマートーンに塗装して

頂く予定です。 出来上がりが楽しみです。



 300B シングルアンプ モノブロックのシャーシですので、回路は複雑ではありません。 従ってシャーシ穴開け箇所は多くありません。

裏蓋です。落し込み構造です。放熱穴のデザインも良いです。

 放熱穴も正確にカットされています。

C-Hのトグルスィッチを取り付けてみました。 上の小さな穴は、回転防止の爪が入る穴です。

PEC のボリュームです。横の小さな穴は、回転防止の爪が入る穴です。

アンフェノール真空管ソケットの穴と放熱穴の拡大です。丁寧な仕事です。

フルテックのAC インレットの穴です。 角のアールも指示通りです。

裏蓋の落し込み構造です。裏蓋の受け材を溶接しています。ここも非常に丁寧な作業です。

角の溶接も精巧です。

裏蓋を取り付けたところです。裏蓋が落し込まれています。 ザグリ加工も施され小さい3㎜ビスで取り付けるようになっています。

特注シャーシはこんな感じになります。



2020年 謹賀新年 皆様のご多幸をお祈り申し上げます。もうすでに5日ですが、パラゴンレプリカの進捗が遅れていますので元日から気合を入れて制作しています。

今年の正月は、たいへん良いお天気で素晴らしい幕開けでした。

元旦早朝に、近所の山神社と宇佐神宮に参拝いたしました。

宇佐神社では、御祓いをして頂き、お神酒もいただきました。

2~3日は、箱根駅伝を見ました。(作業しながら殆どラジオを聴いていました。)

箱根駅伝は、母校が上位常連校ですので10年以上前から見るようになりました。

今年は、母校が新記録で総合優勝したので、良かったです。

 今年は、更にパーツの種類を増やして、お客様のニーズに応えたいと思います。

また、お急ぎのお客様には、迅速な発送にも努めます。

 パラゴンレプリカの製作を効率化して、お待ちのお客様に少しでも早くお届けできるように努めたいです。

また300Bシングルアンプの制作も春までには完成させたいです。今年もよろしくお願い申し上げます。

ご愛顧たいへんありがとうございました。

2020年 皆様にとって良い年になるように願います。



大晦日の工房です。 パラゴンレプリカは、天板を仮置きしたところです。 3台のレプリカを制作中です。



年末に届いた300Bシングルアンプの特注シャーシです。金属加工は、素人では手に負えませんので、アンプシャーシの専門業者

(エヌテクノロジー 中山様)にお願いしました。日本の金属加工技術の素晴らしさを感じる仕上がりでした。

裏面です。 放熱穴を空けています。 蓋が飛び出ていない落し込み構造です。外観もスッキリで、剛性も高いです。

主要パーツを仮置きしてみました。重いトランスを載せても問題ありません。 パーツ用の穴も正確にカットされていました。









 当社の2019年を振り返ってです。 お陰様で開業10周年でパーツ販売は、年間通して順調に推移してきました。

お取り寄せ品は別にして、迅速な発送を心掛けました。

すべての商品の詳細をお客様に周知して頂くために商品データを添付いたしました。

扱う商品が99%輸入品販売のため、規格が不明な商品をそのままお客様に販売できないからです。

開業以来新製品が入荷するたびに各パーツの写真を撮影して、サイズを計測して、気付いた特長、

適合機種を記載した商品データを作成しています。

その商品データが、通算で約一千枚に達しました。 つまり取り扱いパーツが約一千種類ということになりました。

 C44 パラゴンレプリカは、3台納品出来ました。 主要業務のパーツ販売に手を取られて年初の販売目標4~5台を

達成できませんでした。もっと制作の効率化が必要です。 次回の製作ロットは違う手順で行いう予定です。



 6月に納品したパラゴンレプリカです。

 8月に納品したパラゴンレプリカです。



10月に納品したパラゴンレプリカです。



  当店でエッジ購入して頂き、完璧にエッジ交換されて、復活したスピーカーで音楽を楽しまれているお客様の紹介です。

JBL S5500のエッジ交換等ということで、適合エッジであるSFJBL 2214(30㎝口径)を2ペアご購入されました。

このJBL S5500はすごいスピーカーなのです。 JBL は、このスピーカーにプロジェクトK2 という名前を冠しています。

世界の最高峰はエベレストですが、 K2は、2番目の高さで、スピーカーも準高級機という位置づけではないようです。

 K2は、登頂の難しさでは世界最高峰のエベレスト(標高8,848m)よりも上で、世界一登ることが難しい山とも言われいるそうです。

思うにJBL は、このスピーカーにK2を命名して、簡単には、上手く鳴らせませんよ言わんばかりに、

どうぞこのスピーカーに挑戦してくださいと言っているような気がします。

 背の高いバーチカルツインタイプで、ユニット取り出しで落下事故があるとたいへんです。

しかも 重量が 90キロですから、横倒しするにも体力とスペースが必要です。

2台で 4つの重いウーハー (LE125S-12)のエッジ交換ですから更にたいへんです。

よほどの決意 が無いと出来ない作業ですね。

 さて実際の交換作業は、エッジの山の部分の収まりはジャストサイズのようです。

ただし、外側の耳がガスケットで押さえた場合、はみ出るようなので、カットの必要があったようです。

これは私も想定外で販売いたしました。お客様は、正確なカットすべき線をカット用の型紙に製図されていました。

エッジは軟らかい素材で、ハサミでフリーハンドでカット出来ますが、正確にすることは難しいのです。

型紙を利用して正確にカットするアイデアは、美しい仕上がりに有効だと思います。

 数日前にお客様から、エッジ交換がすべて完了したJBL S5500の写真が送られてきました。

素晴らしい仕上がりです。なんの違和感もなく丁寧に作業されたことがわかりました。

また、コーン紙の下がる癖を矯正するために、180回転してウーハーユニットを装着 していることも髭(コーン紙から出ている2本の

リード線)の方向で分かりました。

これも重い コーン紙のユニットには有効です。

このLE125S-12も重いコーン紙の部類で、振動する部分の重さが100グラム前後です。 このように立派にエッジ交換されて良かったです。

(お客様へ)たいへんお疲れ様でした。



 この形状で外周をカットされたようです。エッジ山の外周直径は280ミリを指しています。

300Bシングルアンプ製作プロジェクトでの最後の大物部品は、シャーシです。

300Bシングルアンプですから、回路は複雑ではなく、シャーシの穴あけも複雑ではありません

。しかしトランス類が大きくて重いし、パーツ類が通常よりも大きいので、シャーシも特注品にいたしました。

シャーシ製造メーカーの社長と電話で納得いくまで相談いたしました。

材料の選定、裏蓋の仕様、放熱穴の位置、加工精度などについてです。

見積価格には、標準色塗装の価格が含まれています。

つまり、通常であれば塗装仕上げまで行って納品です。

今回の特注シャーシでは、穴あけ、角の溶接完了後、サイズ確認・パーツ取付確認のために当方が一旦引き取ることにいたしました。

年末までに納入予定ですので楽しみです。

★ノースウエスト トレーディングのスピーカーパーツをよろしくお願い致します。



今回以下の新製品が入荷いたしましたのでご紹介いたします。



SC1215 です。 従来のSC1203 が製造中止になり その代替品です。 サイズは、従来モデルと同じです。

JBL ツィーター用の DIA JBL 2404-16Aです。 16Ω仕様です。アルミ製ダイアフラムです。

アルテック288/291用アルミ製ダイアフラムです。 8Ω仕様です。 DIA ALTEC 288/291-8

JBL用チタン製ダイアフラムです。 8Ω仕様です。 DIA JBL 2445-8T

エレクトロボイス 46㎝用紙製ガスケットです。 8穴です。

★ノースウエスト トレーディングのスピーカーパーツをよろしくお願い致します。

弊社のベストセラーの一つである、JBL 2213 用のクロスエッジがモデルチェンジします。

取り先から連絡があり、従来から販売してきたSC 1203は、製造中止になり、新機種 SC1215にモデルチェンジするそうです。

サイズ的にほぼ同じですが、コーン紙との接合部分にアングル(傾斜角)が付いています。



どちらも在庫が有り販売中です。 SC 1203をご希望の場合は、もう入荷しませんのでお早めにご注文下さい。

ご覧のように内側はアングルが付いています。

★ノースウエスト トレーディングのスピーカーパーツをよろしくお願い致します。

明日から、12月ですね、ここ2~3週間は、パラゴンレプリカの製作作をお休みにして、ネットショップの製品ラインナップの

充実を図っています。

所謂パソコン仕事です。約半日、パソコンの前に座って仕事していると目が疲れます。

やはり作業場で木を扱っている方が性に合っているようです。

さて、開業以来10数年になりますが、これまで扱ったリコーンキットは、200種類くらいではないかと思っています。

主流は、JBL ですが、珍しいところでは、ツル―ソニック・ジャンセン・フェンダー・クリプシュ等のリコーンキットを販売しました。

ネットショップに展示しているキットは、ほんの一部ですので、今回は、アルテック・エレクトロボイス・ガウス・TADのキットを

追加して展示いたしました。

300Bシングルアンプ製作プロジェクトで欠かせないパーツに電流計があります。

音質には関係ないのですが、、ヴィンテージメーターは、WEのアンプにも使用されているので使ってみたいのです。

今回は、サンガモメーター(ウエストン社製)を入手しました。

これは、ウエストン社がサンガモ社名義でOEM生産 したものです。

まずウエストン社は、マークレビソンや古くはウエスタンエレクトリックにメーター類を供給していました。

ウエストン社は、ウエスタンエレクトリックと社名が近いですが資本等関連は無いようです。

サンガモ社は、リンカーン大統領の生誕地のサンガモンカウンティ(郡)からの名称の由来があるそうです。

サンガモ社は、今はないのですが、オイルコンデンサー等が有名で現在でも流通しています。



直流電流計で200ミリアンペア―まで計測可能です。ヴォイスと赤く表示されたあたりが正常値です。 未使用品で元箱付です。ベークライトのケースです。

指針のデザインが矢印タイプで気に入っています。 黒のベゼルもデザインが良いと思っています。見飽きないデザインです。

ウエストン社の表示があります。 中央下のマイナスネジで0調整できます。

サンガモエレクトリック社の記載があります。

未使用品ですが製造年度は不明です。確かなことは、サンガモ社が消滅した1970年代後半以前の製造であることです。

再入荷の瞬間接着剤#410が商品ラインに加わったので、接着剤セット内容を見直しました。

新セット内容は以下です。



接着剤3種類 Aセット 従来の3種類セットと同じです。 #422+DBボンド+WD32



接着剤3種類 Bセット 瞬間接着剤のセットです。  #380+#410+#422



接着剤4種類 Aセット 従来の4種類セットと同じです。 #380+#422+DBボンド+WD32

接着剤4種類 Bセット 瞬間接着剤+WD32のセットです。  #380+#410+#422+WD32

5年以上の期間にわたり、性能が低下したので、 販売を控えていた瞬間接着剤#410を再販売いたします。

久しぶりに取寄せて検査してみたところ、盛り上がる性能が適正でしたので近日中に販売いたします。

この接着剤は、特殊用途でコーン紙の前に髭のように2本のリード線を盛り上がって隠すものです。

DBボンドは、乾燥すると痩せるので不十分でした。

これに伴い、接着剤セットを組合せを変えますので ご留意ください。



#410は、瞬間接着剤ですが、粘度が高いので広がらず盛り上がるのです。

ご使用方法は、塗布してからアクセレーター(アセトン等溶剤)のスプレーを数秒以内に行います。

アクセレータをスプレーすると瞬時に固まります。

横から見たところです。 このように広がらず盛り上がったままです。

★ノースウエスト トレーディングのスピーカーパーツをよろしくお願い致します。

 現在2A3シングルアンプで聴いていますが、300Bシングルアンプが欲しくなりパーツを集めてきました。

パーツは、集まってきたのですが、大きい巻線抵抗だけは、適当なものが無く探し続けていました。

 最終的にオーディオ用ではないのですが抵抗器メーカーに発注いたしました。

注文生産のようで2週間くらいで送られてきました。 これでパーツ集めは殆ど完了して、今後は、シャーシの発注になります。



耐圧60W・抵抗値820Ωの不燃性塗料巻線抵抗器です。 Nは、無誘導巻を意味しています。 本来は、耐圧30Wで良いのですが

無誘導巻を選んだのでこのような大きい抵抗器になってしまいました。 大ききは、丁度整流回路で使う電解コンデンサーと同じ位です。

Jは、抵抗値の許容範囲です。抵抗値を測ったらJ規格範囲内ですが、ばらつきがありました。

価格は、カップリングコンデンサーと同じ位の高額部品になりました。

こちらは、同時注文した2A3シングルアンプ用耐圧50W・抵抗値820Ωのもので同じ無誘導巻です。やや長さが短いです。

★ノースウエスト トレーディングのスピーカーパーツをよろしくお願い致します。

ダストキャップの形状で大きく見た感じが変わることが実験してみてわかりました。



使用したコーン紙は#5327 です。 これは、JBL 150-4C の補修に使用される業界では有名な?コーン紙です。フィックストエッジ

で奥行きが一般的なJBL 38㎝用コーン紙よりも深いものです。



まず、直径54㎜ 高さ18㎜ の#DCP 2100CM を置いてみました。 少しウエスタンの励磁ユニットに見えませんか。



このダストキャップは、直径20㎜のセンターメッシュになっています。

次に#DCP 4405 直径111㎜ 高さ28㎜ を載せてみました。 このキャップの特徴は、背が一番高いことです。

立体的でダストキャップが強調されているように感じます。

次に#DCP 3207 直径84㎜ 高さ23㎜ を載せてみました.。 このキャップは、中型ですが背が高いものです。 DCP 4405と比べるとおとなしく見えます。

次に#DCP4504  直径116㎜ 高さ17㎜ を載せてみました。 直径は大きい方ですが、背が低いのでおとなしく見えます。5

次に#DCP 4125 直径105㎜ 高さ22㎜ を載せてみました。このキャップは、定番品でキットに組み込んで販売しています。 見慣れた形状です。

次に#DCP 4406 直径112㎜ 高さ25㎜ を載せてみました。 これも定番品です。 下の痕を隠す目的で、大きいキャップのご要望があった場合、販売しています。

今週になってパラゴンレプリカの設置が完了したお客様から、リスニングルームに設置した様子のお写真を頂きました。

音出しで確りした低音が出ていて、気持ちの良い音で聴き疲れしませんとのたいへんありがたいご感想を頂きました。

設置が無事に完了して、私も安堵いたしました。

たいへんありがとうございましたとお客様にお伝えいたしました。



後にダブルウーハーシステムのお部屋にパラゴンレプリカが加わりました。 なんとも美しい形状です。

多数の新製品が入荷致しました。

当社の場合、新製品が入荷すると撮影してサイズ・重量の計測と材質の確認をします。

それから特長等など気付いたことを記載してパーツ毎の詳細ファイルを作成しています。

パーツを販売するにしても、適合するか否かは、詳細なデータがないとお客様も、購入すべきか判断出来ないと思います。

従って、手間になるのですが詳細ファイルを作成しているのです。





新製品のラッシュです。 この中からベストセラーも生まれるかもしれません。 写真はクロスエッジです。

エッジのトレンドですが、一時期耐久性のあるゴムエッジが販売好調でしたが、やはりコーン紙の動きの良いウレタンエッジに

戻ってきているような感じがします。

耐久性よりも音質を好むマニアが嗜好が反映しているようです。

クロスエッジは、交換サイクルが長いの販売量は少ないですが、根強い需要があります。

写真は、多量に入荷したクロスエッジの新製品です。



ウレタンエッジの新製品

ガスケットの新製品

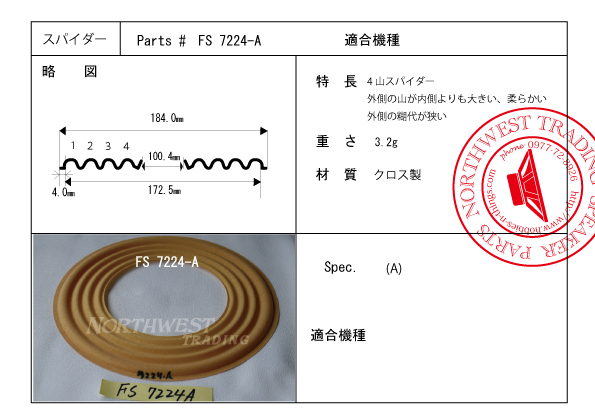

ダストキャップ・ダンパー・リード線の新製品

ダストキャップの形状で、印象が変わります。 平たいものや、出っ張ったものが入荷しました。
